Drawing Stages

مراحل الرسومات عامة والكهربية خاصة بيمروا بنفس المراحل في اي مشروع

Ahmed Latief

11/22/2024

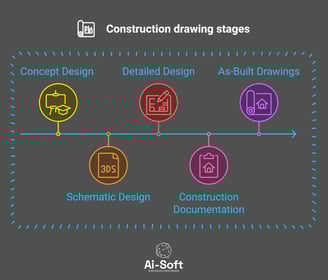

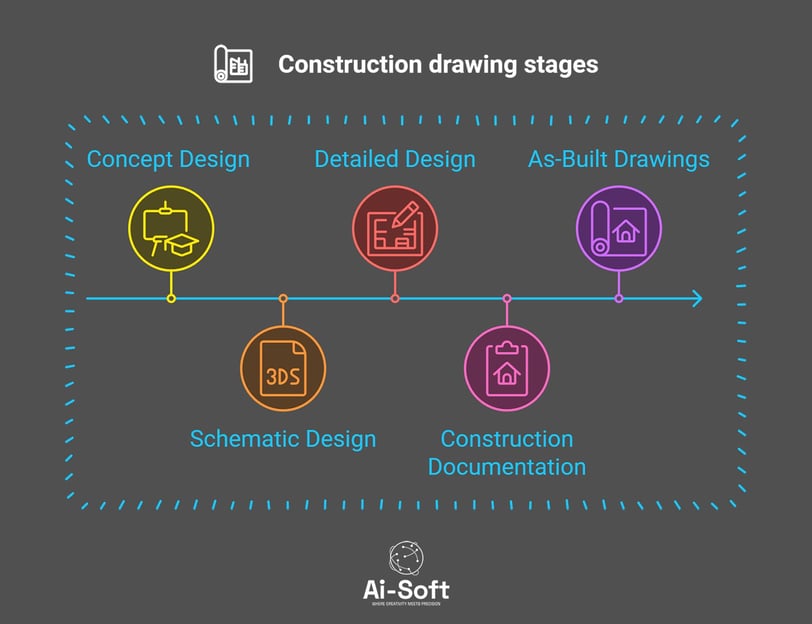

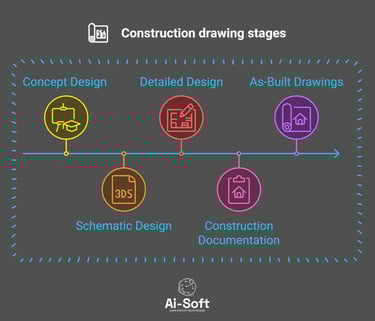

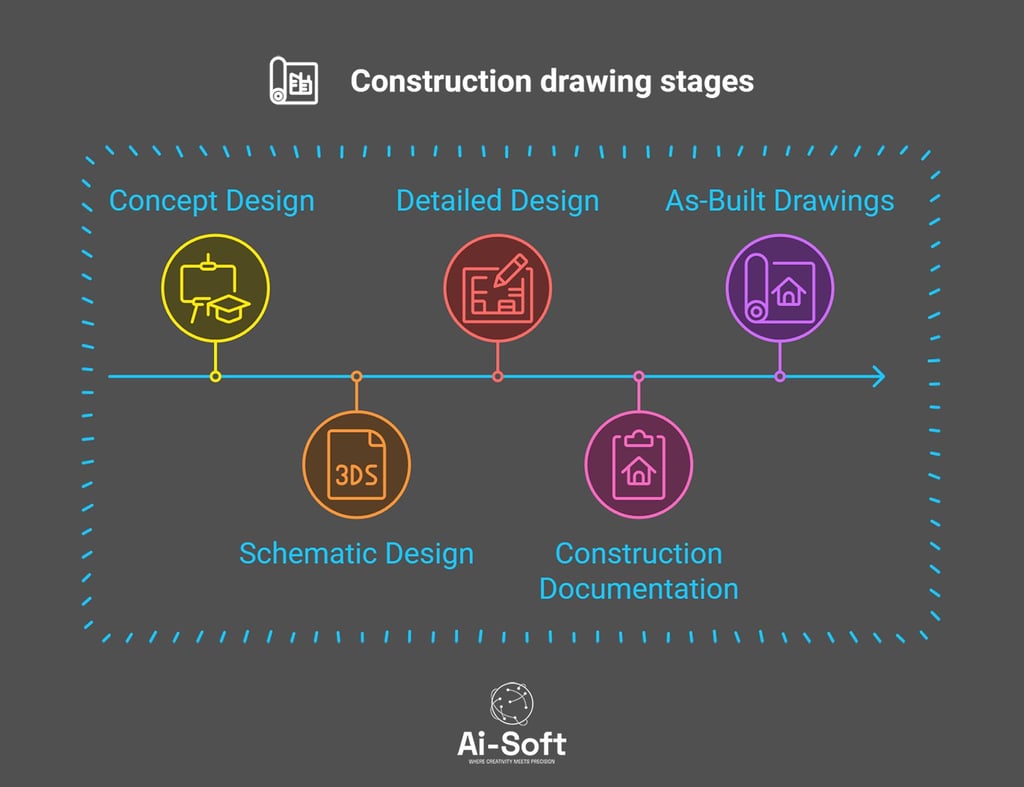

مراحل الرسومات عامة والكهربية خاصة بيمروا بنفس المراحل في اي مشروع

تبدأ من التصور المبدئي لحد ما نوصل للرسومات النهائية:

1. Concept Design (فكرة التصميم):
- في المرحلة دي، بنبدأ نضع فكرة عامة لمتطلبات النظام الكهربائي. بنحدد الأحمال الكهربائية الأساسية والمواقع العامة للمعدات الرئيسية زي المحولات ولوحات التوزيع.
- الهدف هنا هو تطوير فكرة مبدئية عن النظام الكهربائي وتوزيع الأنظمة الرئيسية من غير تفاصيل دقيقة.

2. Schematic Design (التصميم التخطيطي):
- المرحلة دي بتكون تفصيلية أكتر من المرحلة السابقة، و بنحدد مواقع مبدئية للمكونات الكهربائية زي اللوحات الكهربائية والأسلاك.
- بنعمل رسومات تخطيطية (Schematic Drawings) توضح توزيع المكونات الكهربائية الرئيسية والعلاقات بينها.

3. Detailed Design (التصميم التفصيلي):
- هنا بنبدأ نعمل رسومات تنفيذية شاملة للنظام الكهربائي، بحيث نوضح كل التفاصيل المطلوبة للتنفيذ.
- بنعمل رسومات للكابلات، توزيع الأسلاك، تفاصيل تركيب اللوحات الكهربائية، وتصميم أنظمة الحماية والتأريض وباقي انظمة التيار الخفيف مع توضيح كل الحسابات.

4. Construction Documentation (وثائق التنفيذ):
- في المرحلة دي، بنجهز كل الرسومات التنفيذية (Shopdrawings) والمواصفات الفنية اللازمة للتنفيذ في الموقع.
- الوثائق دي بتشمل رسومات التركيب، جداول الكميات، ومواصفات المعدات الكهربائية، وبتستخدم لإصدار المناقصات.

5. As-Built Drawings (رسومات التنفيذ الفعلي):
- بعد ما المشروع يخلص، بنعمل رسومات "As-Built" لتوثيق أي تعديلات حصلت أثناء التنفيذ.
- الرسومات دي بتكون توثيق نهائي للي اتنفذ فعليًا في الموقع، وبتساعد في عمليات الصيانة بعد كده.
